Leitura básica de plantas, cortes e detalhes

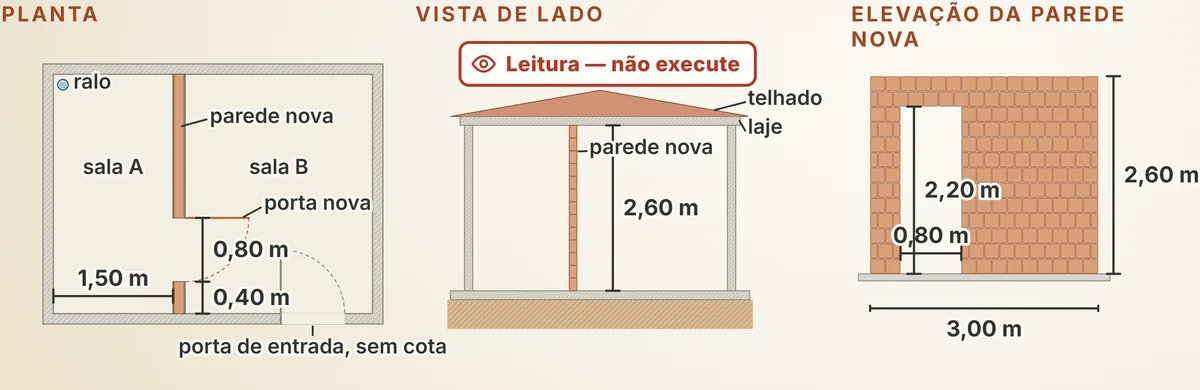

Vale a cota, e cada vista mostra o que as outras escondem: o depósito em planta, em corte e em elevação, e o detalhe da face acabada.
Resumo da aula
- Vale a cota, e nunca a régua sobre o papel. Cada vista responde a uma pergunta: a planta diz onde, o corte diz a que altura, e a elevação mostra a parede de frente, com os vãos.
- No depósito, as cotas da reforma são a posição da parede nova e a do vão da porta.
- O 1,50 m vai até a face acabada, e a soma das cotas fecha os 4,00 m.
Neste artigo
- Cota e escala
- As três vistas
- O depósito em planta
- As duas salas e o ralo
- As cotas da reforma
- O corte e a elevação
- Ler os três desenhos juntos
- O detalhe: face acabada e face do bloco
- A soma das cotas fecha com o todo
O artigo é lido por partes. Use os botões abaixo para avançar. Material educacional: não habilita profissionalmente; estrutura, elétrica, hidráulica, altura e demolição ficam com profissional habilitado. O artigo em PDF e as videoaulas ficam no curso.
Perguntas frequentes
Posso medir um desenho de obra com a régua para saber a medida real?
Não. O que vale é a cota, a medida escrita no próprio desenho. Medir o papel com a régua engana, porque uma cópia ou uma impressão pode mudar a proporção sem que ninguém perceba. Por isso um desenho que não traz as cotas não deve orientar a compra nem a execução: a escala só informa a relação entre o papel e a obra.
Qual é a diferença entre planta, corte e elevação?
A planta é a vista de cima e diz onde cada coisa fica. O corte é a vista de lado e diz a que altura. A elevação mostra uma parede de frente, com os vãos. Cada vista responde a um tipo de pergunta e esconde o que as outras mostram, e por isso os três desenhos são lidos juntos.
O que é face acabada, e por que ela muda a marcação da parede?
Uma parede terminada é o bloco com uma camada de revestimento de cada lado. A face acabada é a superfície final, a que se vê; a face do bloco fica um pouco para dentro, coberta pelo revestimento. Saber a qual das duas a cota se refere é o que põe a parede no lugar certo. No fim, a soma das cotas precisa fechar com a medida total do cômodo.
